在现代制冷设备中，冰柜温控器扮演着至关重要的角色，它能够精准控制冰柜内部温度，确保食物和饮料保持最佳状态。对于需要进行维修或安装的人来说，了解冰柜温控器接线图是必不可少的技能。

冰箱温控器组成：

1.温度感应单元：

负温度系数热敏电阻（NTC）

测量精度：±0.5℃（-40℃~10℃）

2.控制主板：

PID算法芯片（调节压缩机动作频率）

输出信号类型：PWM脉宽调制信号

3. 执行机构：

继电器触点容量：10A/250VAC

双金属片过载保护（动作温度70℃±5℃）

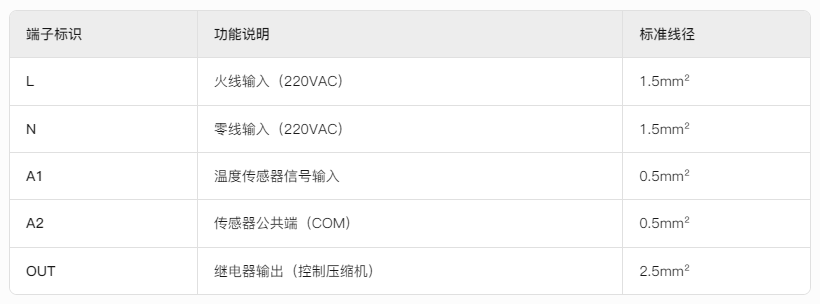

冰柜接线端子

为了更好地帮助大家理解，这里提供一个简单的冰柜温控器接线示例。首先将电源线的一端插入电源插座，另一端连接到温控器的电源输入端口；然后将感温探头线固定在冰箱内壁，并将其另一端接入温控器的传感器接口；最后，将压缩机控制线的一端连接到温控器的输出端，另一端连接到压缩机上即可完成基本的接线过程。

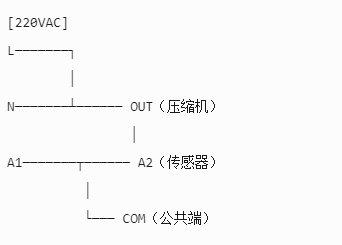

接线示意图

需要注意的是，在实际操作过程中，一定要确保所有线路正确无误地连接，避免因错误接线导致设备损坏或安全隐患。此外，在开始任何电气工作之前，请务必切断电源，以保证个人安全。

除了正确的接线方法外，日常维护也是保持冰柜正常运行的重要环节。定期清理感温探头周围的灰尘，检查电线是否老化或破损，这些都能有效延长冰柜的使用寿命。
